在配置好CubeMX之后，就是新建工程的开始了，那么首先我们需要一些准备，本片博客我们会很详细的介绍STM32CubeMx的基本使用和如何创建一个新的工程并且点亮LED灯 面向初学者 如果您想着快速实现工程的创建，可以直接跳过功能介绍，观看工程创建一栏
并且，在新建工程时，我们分为了具体流程1~7 如果您不想看每部分的讲解，直接按照流程操作即可，5分钟即可成功点亮LED灯
安装STM32CubeMx请参看《STM32 CubeMx使用教程一--安装教程》
前期准备：
1、STM32硬件,如STM32F103C8T6最小系统板
2、STM32CubeMx软件、 IDE Keil（MDK-ARM）软件
3、STM32F1xxHAL库
新建工程
在主界面选择File-->New Project 或者直接点击ACCEE TO MCU SELECTOR

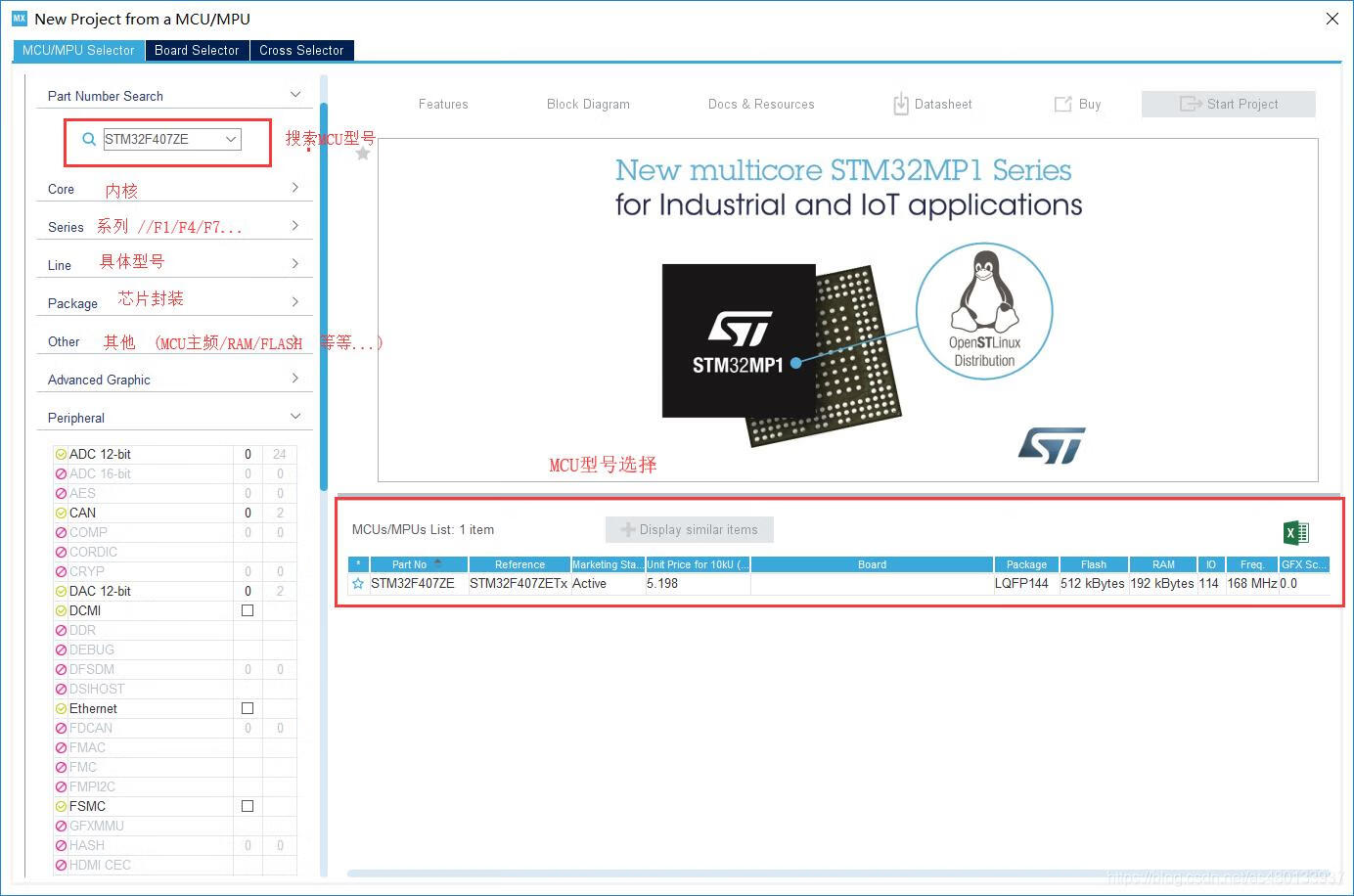

出现芯片型号选择 一般我们直接搜索自己芯片的型号即可 ，如STM32F103C8T6
如果你是设计产品想要选择一款芯片 在搜索栏的下面，提供的各种查找方式，可以选择芯片内核，型号，等等，帮助你找到适合的芯片
具体流程：
搜索芯片型号
选择芯片
创建工程
0、设置SYS
如果不对SYS进行如图设置，一次烧录后将无法再次直接烧录，需要调整BOOT跳线帽
那么接下来就是我们整个流程的重头戏了

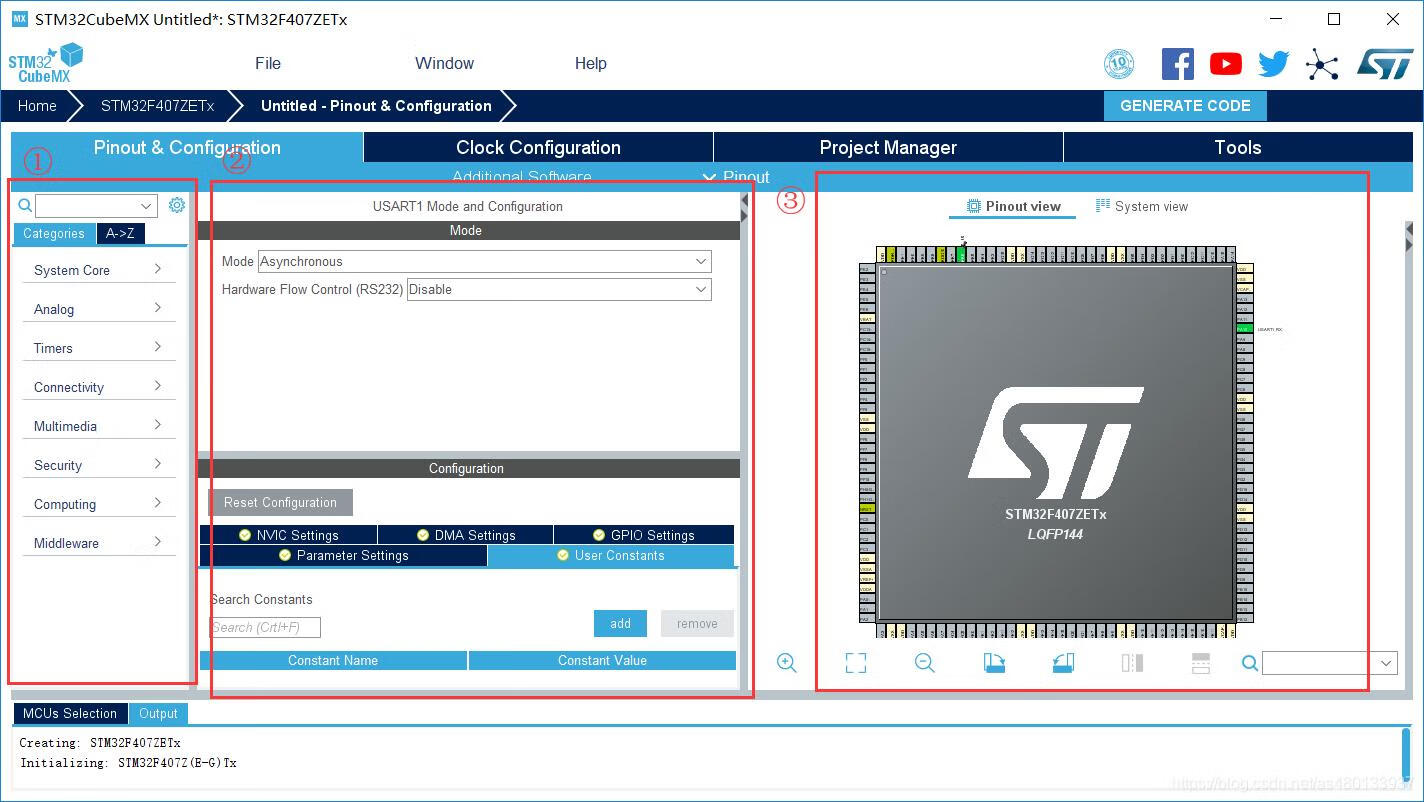

这里我们分成三大块来讲解
1、MCU外设资源选择
在这里可以选择MCU的各种资源和外设
提供两种方式：
Categories 种类选择：将MCU的各种外设和资源分类，供用户选择使用
A-Z 顺序选择：MCU的外设资源按A-Z 排序，供用户选择使用
2、外设配置
这里可以设置你所选择外设的各种功能

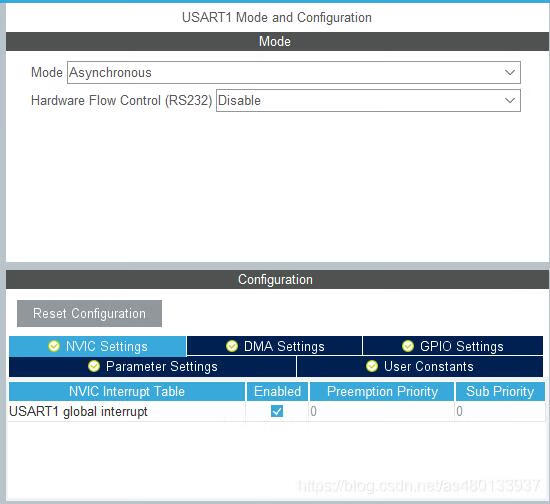

这里以串口1为例 我们可以选择串口的模式(异步，同步，半双工) 串口接收中断，和串口DMA传输等等
和我们配置库函数的时候基本一样，但是 STM32CubeMx将这些转换为了图形和选项 ，我们配置的时候不用再去配置各种东西，只需要傻瓜式操作便可以配置我们需要的外设 这便是CubeMx的核心所在
3、预览界面
这里分为引脚预览 和系统预览

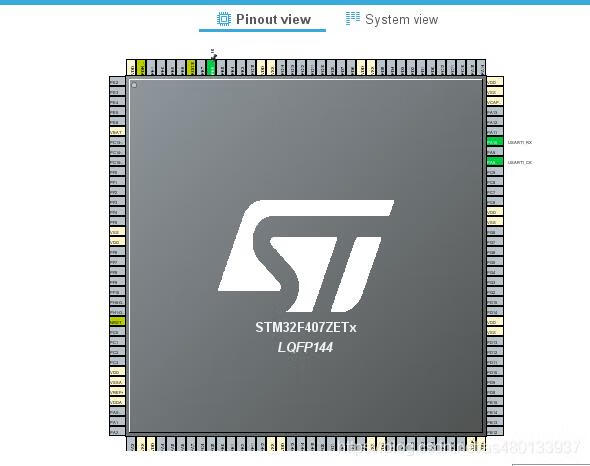

(1)引脚预览
引脚预览就是可以查看那个引脚配置了什么功能，和各个引脚位置
随便点击一个引脚，即可设置该引脚的各种功能
这种颜色表示不可配置引脚 电源专用引脚以黄色突出显示。其配置不能更改
这种颜色表示你配置了一个I/O口的功能，但是没有初始化相对应的外设功能 引脚处于no mode 状态
绿色表示配置成功

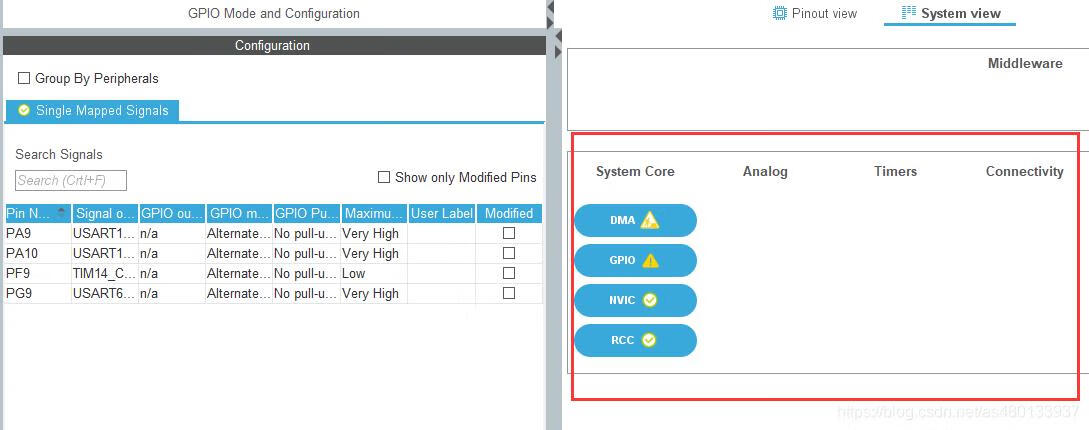

(2)系统预览
系统预览就是查看配置的各种外设和GPIO的状态
表示没有问题
表示警告，对应配置出现问题 点击该选项即可外设配置界面查看
具体各个功能的配置(UATR/DMA/ADC/TIM...)我们再接下来的文章会一一讲解，这里就不再过多介绍了

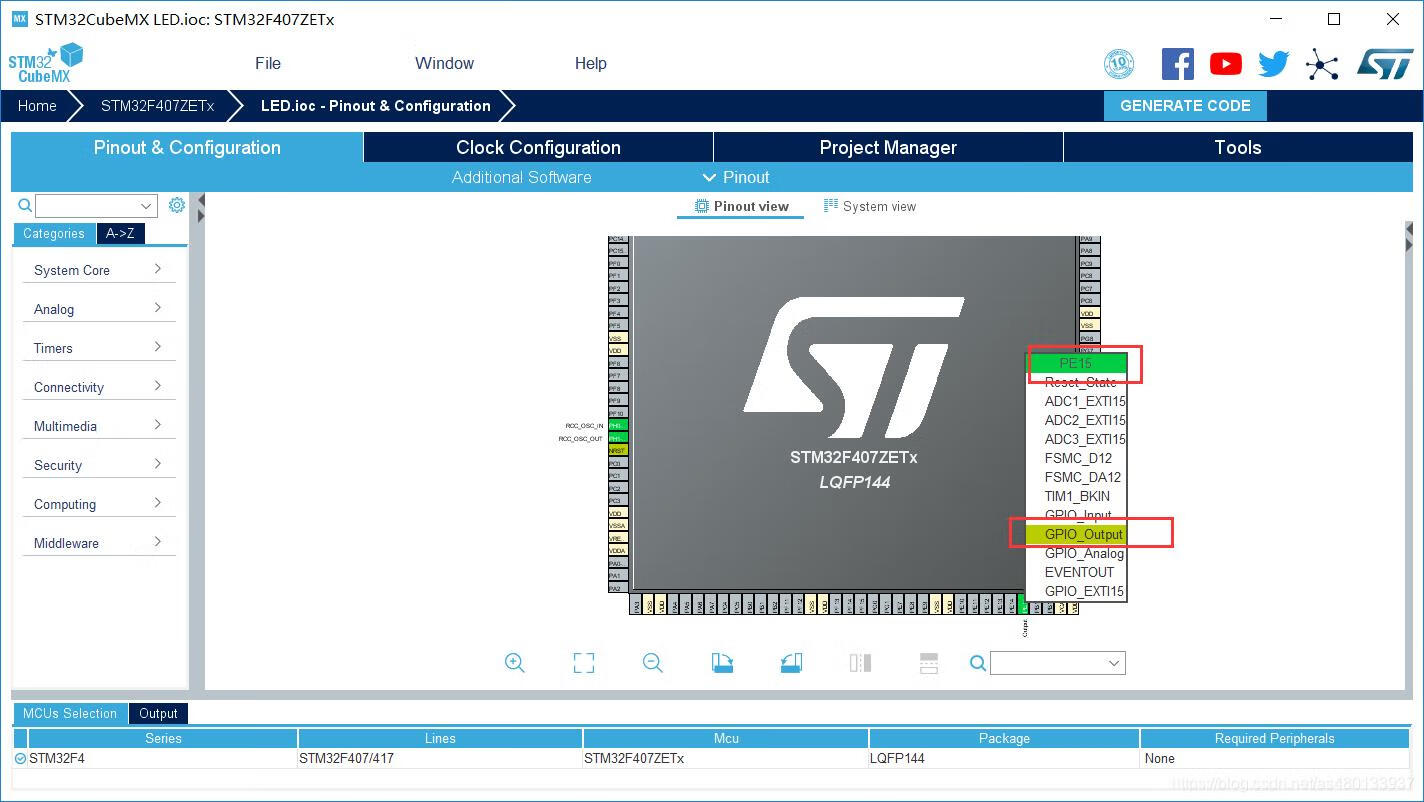

这里只需要把我们的LED对应引脚设置为GPIO_Output即可

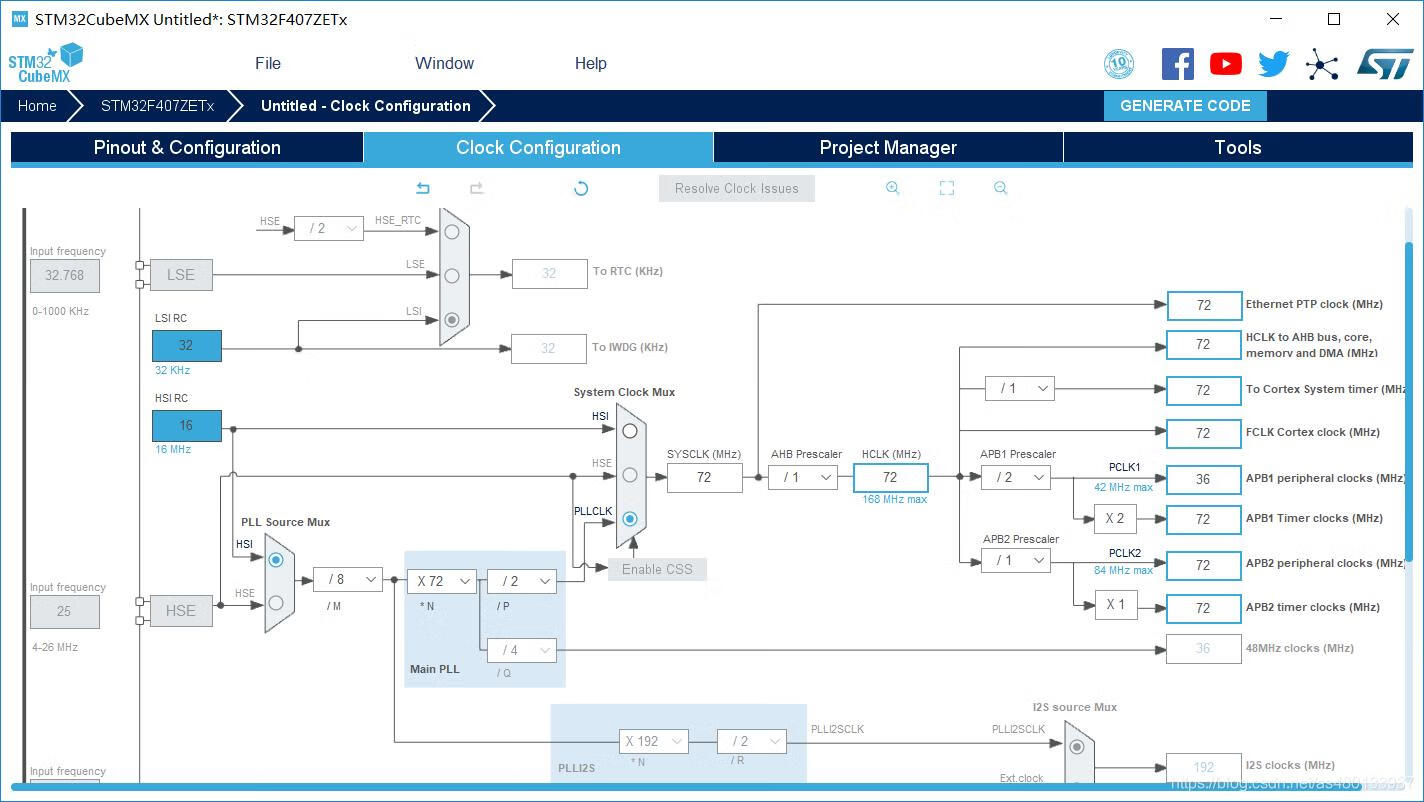

4、时钟源设置
其实也就是32的时钟树框图让你配置 默认时钟是使用内部RC振荡器（HSI）
如果不懂的话请看《【STM32】系统时钟RCC详解(超详细，超全面)》
具体流程：
或者先按照图中方式配置为72MHz即可

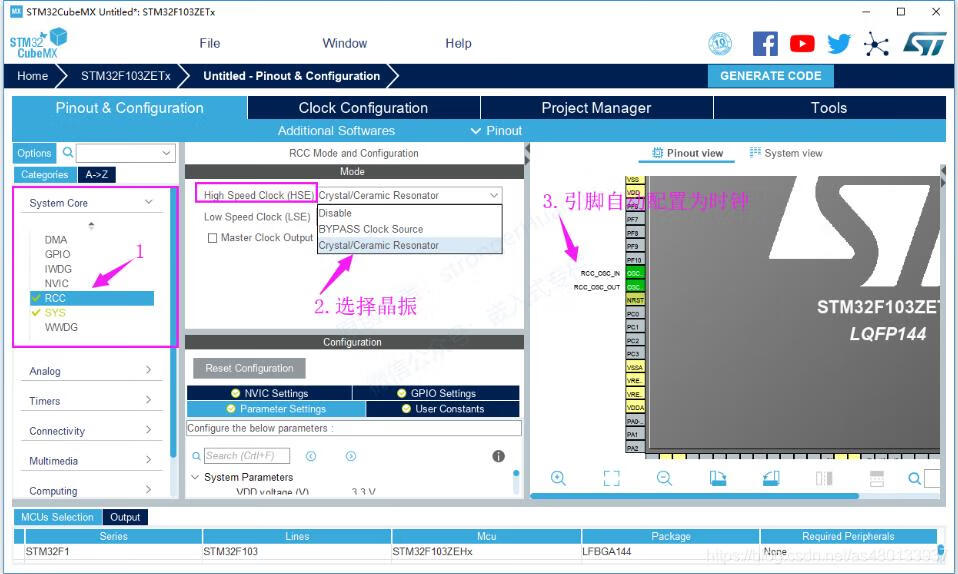

需要配置RCC才能够使用外部时钟源
5、创建工程
设置完MCU的各个配置之后，第三个就是工程文件的设置了
具体流程4：
这里就是工程的各种配置 我们只用到有限几个，其他的默认即可 IDE我们使用的是 MDK5，存储目录不可以有中文

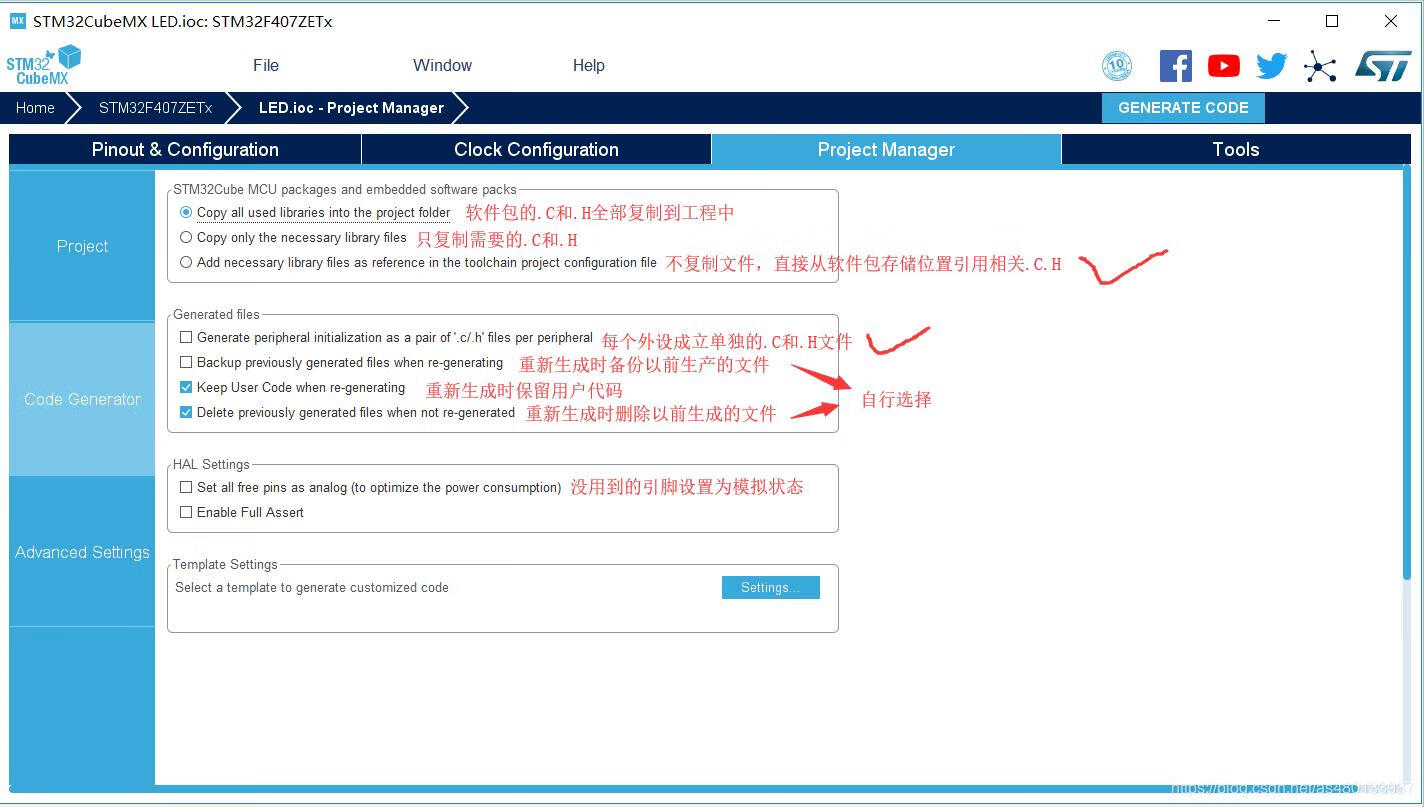

然后点击Code Generator，进行进一步配置 (重点)
将HAL库的所有.C和.H都复制到所建工程中
优点：这样如果后续需要新增其他外设又可能不再用STM32CubeMX的时候便会很方便
缺点： 体积大，编译时间长(很长)
只复制所需要的.C和.H (推荐)
优点：体积相对小，编译时间短，并且工程可复制拷贝
缺点： 新增外设时需要重新用STM32CubeMX导入
不复制文件，直接从软件包存放位置导入.C和.H
优点：体积小，比较节约硬盘空间
缺点： 复制到其他电脑上或者软件包位置改变，就需要修改相对应的路径
自行选择方式即可

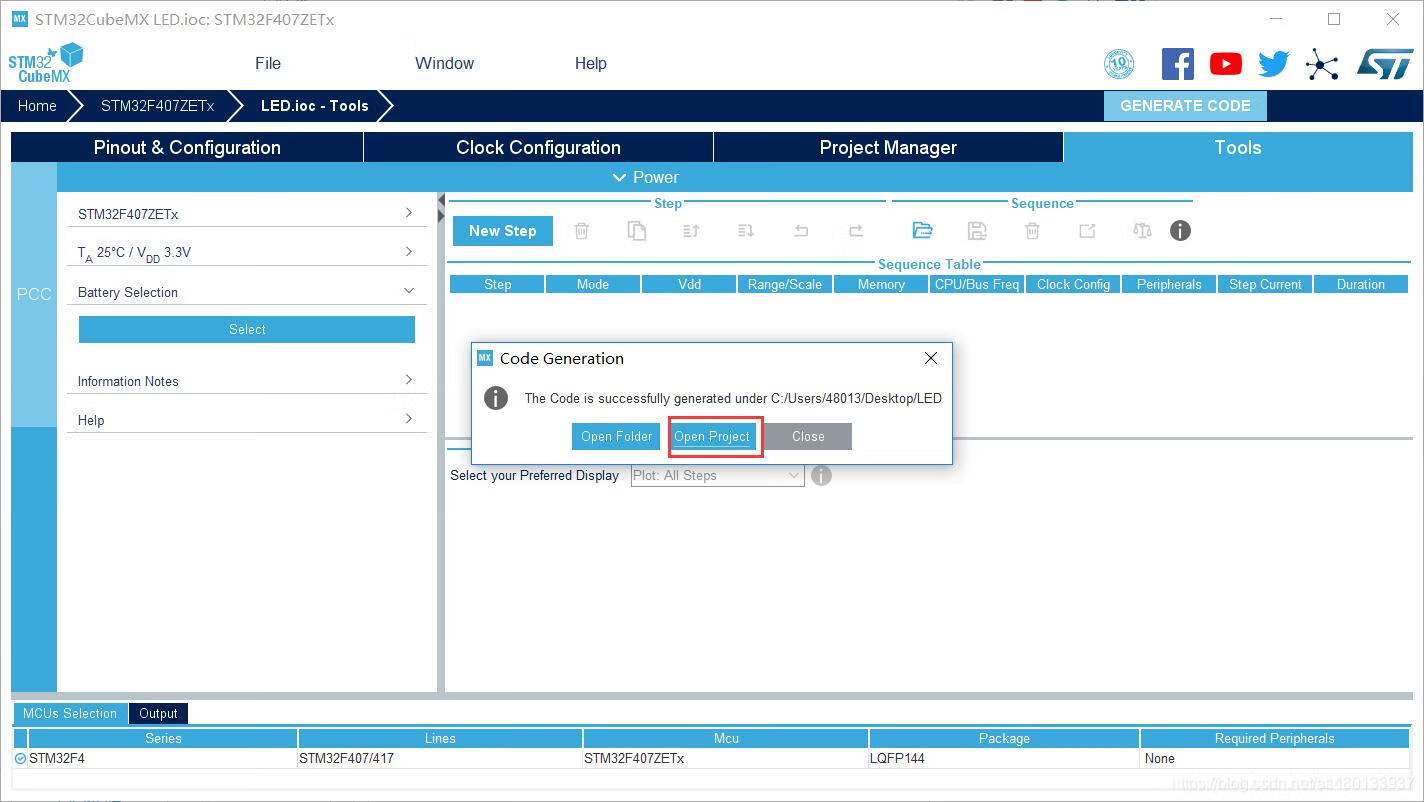

然后点击GENERATE CODE 创建工程
6、打开工程，编写程序
下面是一些与IO控制有关的常用HAL库函数：
GPIO初始化与配置：
HAL_GPIO_Init()
用途：初始化一个GPIO端口。
原型：HAL_StatusTypeDef HAL_GPIO_Init(GPIO_TypeDef GPIOx, GPIO_InitTypeDef GPIO_Init);
参数：
GPIOx：指定GPIO端口（例如：GPIOA, GPIOB等）。
GPIO_Init：指定GPIO的配置参数，类型为GPIO_InitTypeDef。
GPIO输出操作：
HAL_GPIO_WritePin()
用途：设置GPIO引脚的电平（高或低）。
原型：void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState);
参数：
GPIOx：指定GPIO端口。
GPIO_Pin：指定要设置的GPIO引脚。
PinState：引脚电平状态（GPIO_PIN_SET 或 GPIO_PIN_RESET）。
GPIO输入操作：
HAL_GPIO_ReadPin()
用途：读取GPIO引脚的电平状态。
原型：GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);
参数：
GPIOx：指定GPIO端口。
GPIO_Pin：指定要读取的GPIO引脚。
翻转GPIO电平：
HAL_GPIO_TogglePin()
用途：这个函数会将指定的GPIO引脚的电平状态从高切换到低，或从低切换到高。
原型：void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin);
参数：
GPIOx：指定GPIO端口（例如：GPIOA, GPIOB等）。
GPIO_Pin：指定需要翻转电平的GPIO引脚。

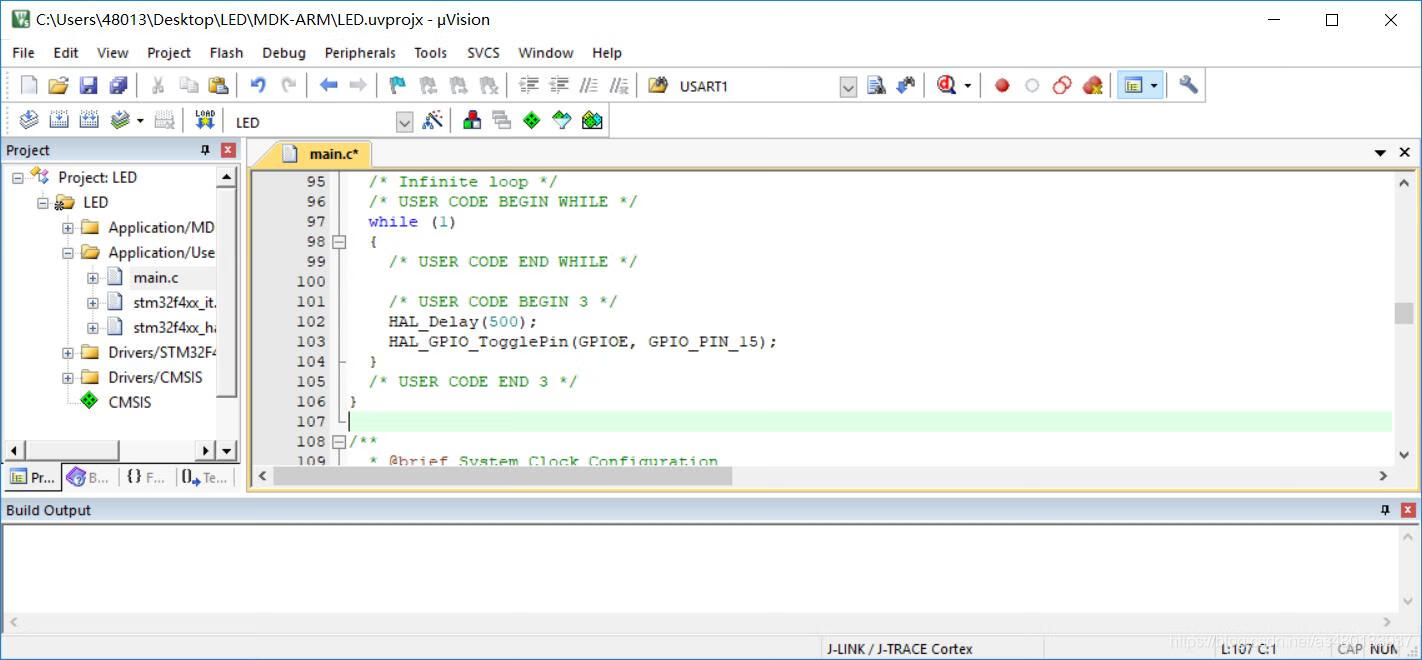

在while循环添加下面四行代码即可
//PC13引脚每0.5s翻转一次电平，实现板载LED闪烁
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET );/PC13引脚置高电平
HAL_Delay(500);//延时500ms
HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);//PC13引脚置低电平
HAL_Delay(500);//延时500ms下面代码与上面代码效果相同
//PC13引脚每0.5s翻转一次电平，实现板载LED闪烁
HAL_Delay(500);//延时500ms
HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);//翻转C13引脚电平，即最小系统板上LED的控制引脚

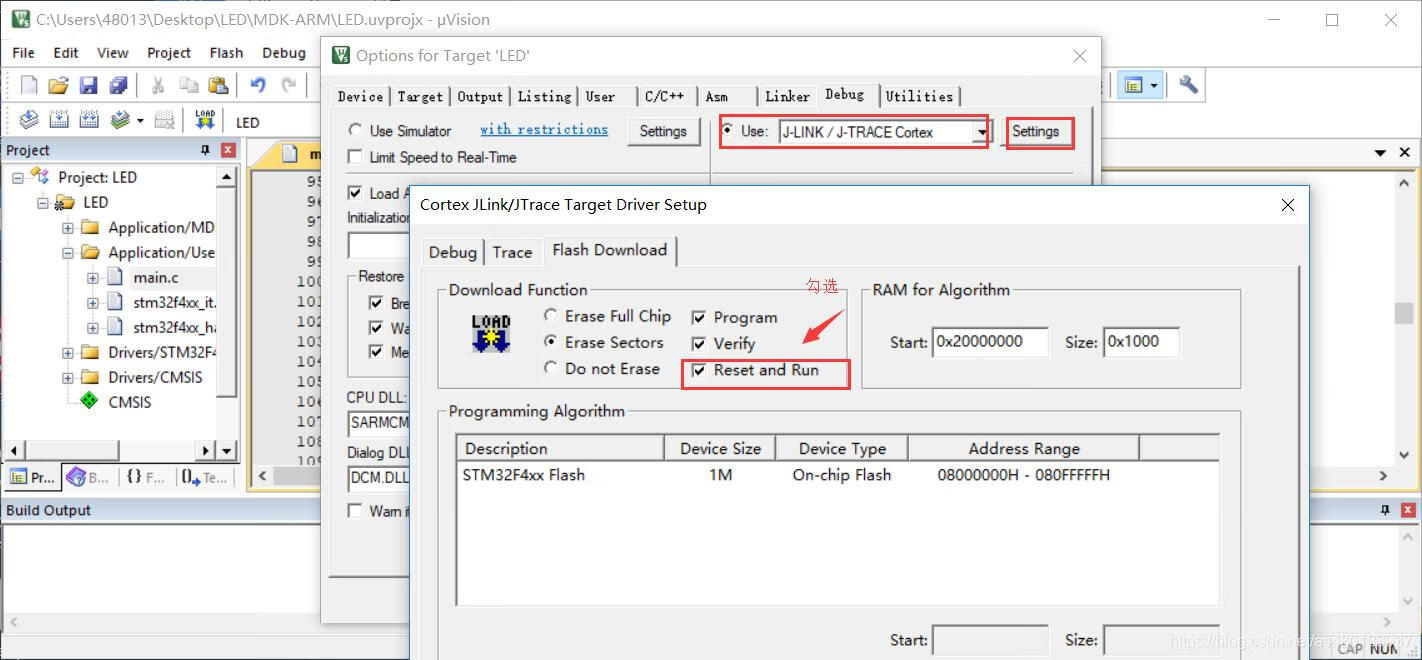

7、配置下载工具
具体流程：
新建的工程所有配置都是默认的 我们需要自行选择下载模式，勾选上下载后复位运行

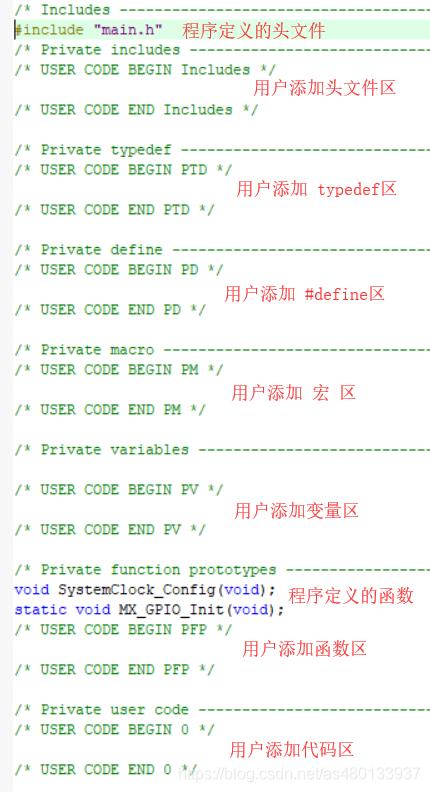

所有自己编写的代码请放在
/* USER CODE BEGIN XXX /
之间，这样我们修改工程的时候你自己写的代码就不会被删除
/ USER CODE END XXX */

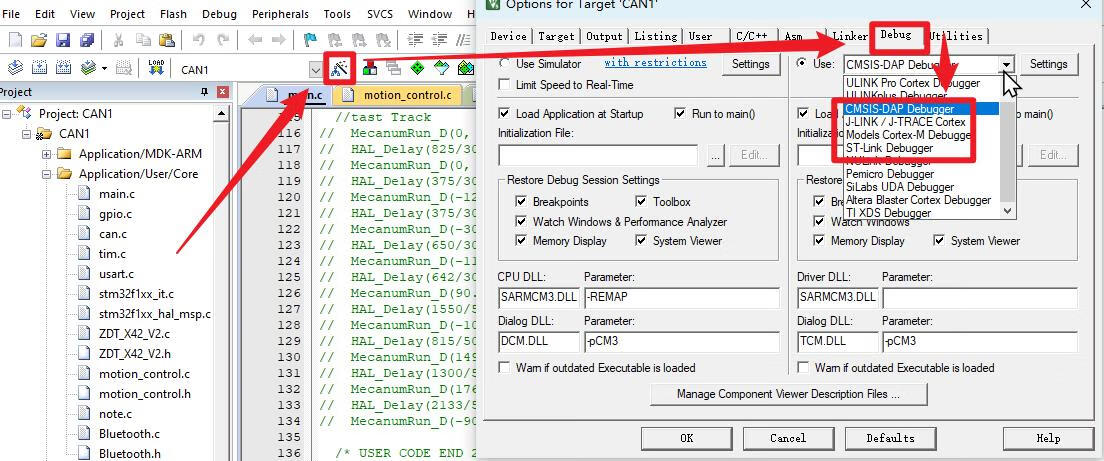

8、选择下载器
DAP-Link下载器选择CMSIS-DAP-Debugger
J-Link下载器选择J-LINK / J-TRACE Cortex
ST-Link下载器ST-Link Debugger

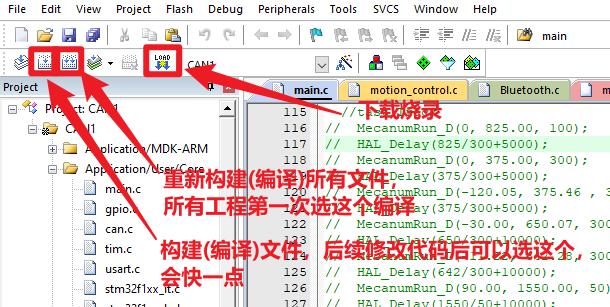

9、编译下载
10、观察现象
代码成功烧录后按下复位键（RESET）或断开电源重新上电，如果观察到最小系统板上的LED闪烁，说明代码成功运行。
到此，STM32CubeMX的基本使用介绍完了 。
————————————————
